Mae maint y bibell a'r dosbarth pwysau sy'n ofynnol ar gyfer y cais yn pennu dimensiynau fflans. Mae flanges wedi'u safoni yn unol â chyhoeddiadau gan sefydliadau fel ASME, MSS, ac API, ymhlith eraill.
Beth yw PCD ar gyfer flange?
Diamedr Cylch Cae
Beth yw PCD? Mae PCD fflans yn un o'r dimensiynau critigol. PCD (Diamedr Cylch Traw) yw diamedr cylch sy'n mynd trwy bob un o'r tyllau bollt.

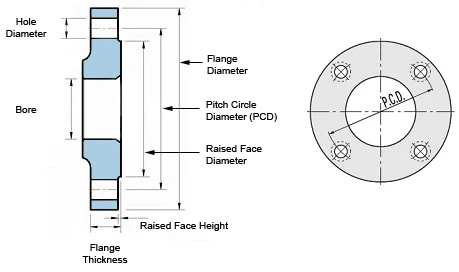

MESUR FFLINT GYFFREDIN
Mae'n hanfodol dewis y fflans iawn. I gael union gyfatebiaeth, mesurwch eich fflans yn unol â'r cyfarwyddiadau isod a chymharwch y canlyniadau â dimensiynau'r flanges a gynigir gan The Metal Company. Mae'r Diamedr Cylch Traw (PCD), a all benderfynu a fydd y tyllau bollt fflans yn cyd-fynd, yn un o'r mesuriadau mwyaf hanfodol.
A: DIAMETER Y TU MEWN
O un ochr i'r twll mewnol i ochr arall y twll, mesurwch ar draws y ganolfan.
B: DIAMETER TU ALLAN
O un ymyl allanol y fflans i'r llall, mesurwch ar draws y canol.
C: DIAMETER CYLCH LLAI (PCD)
Mesur o ganol un twll bollt i ganol y llall. Gellir mesur y pellter rhwng ymyl fewnol y twll bollt ar yr ochr arall ac ymyl allanol y twll bollt hefyd.
D: MAINT HOLE
Mesurwch ar draws canol twll bollt o ymyl i ymyl. Yn gyffredinol, bydd hyn ychydig yn fwy na'r bollt metrig a ddefnyddir.
E: THICKNESS
Mesurwch y pellter rhwng ymylon yr wyneb gwastad.
